BUFF80 R2 G913TKL PCB MOD
本文最后更新于 2025年9月6日 晚上

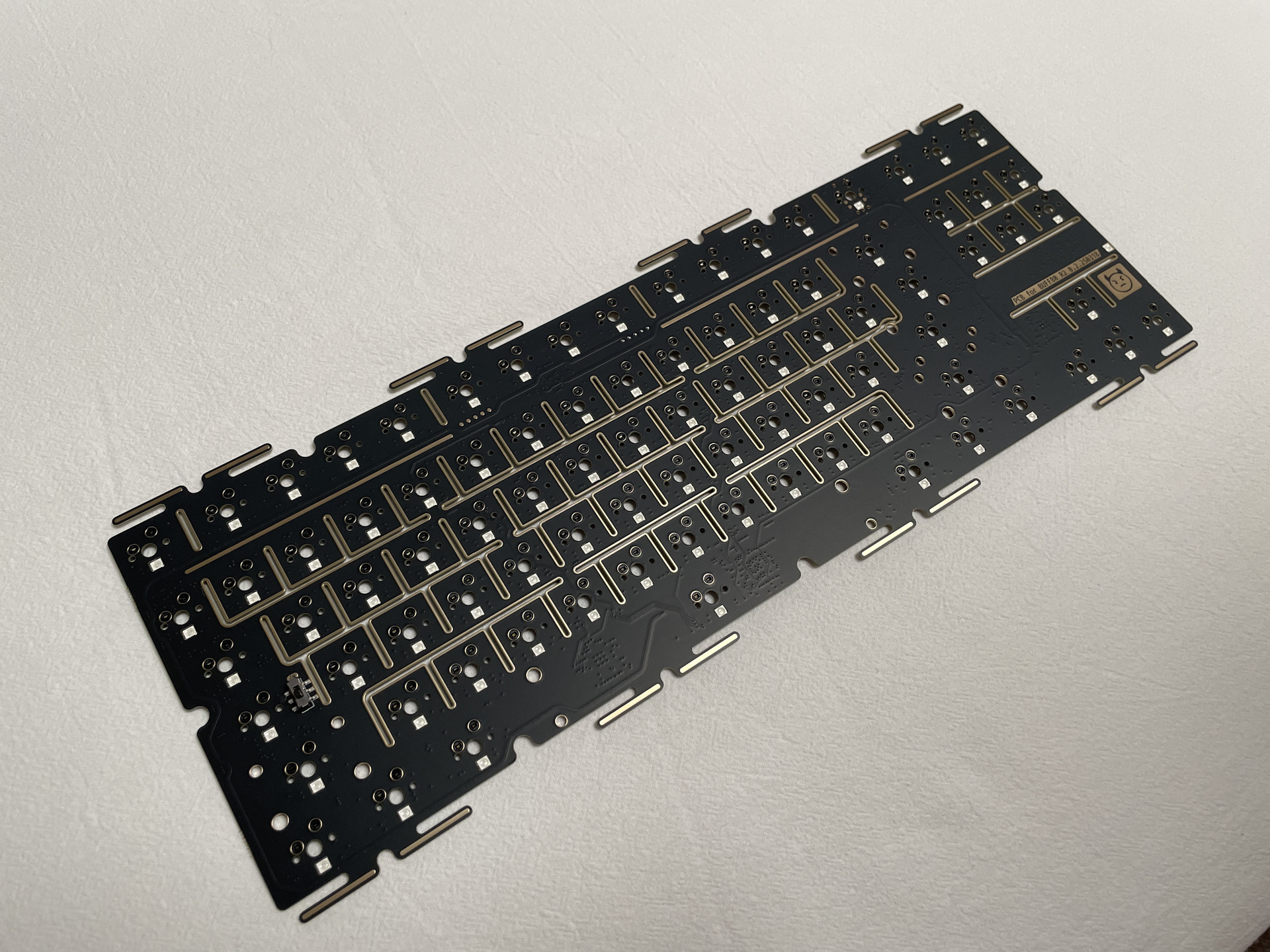

PCB基于EVO80 7U为基础修改，移除了ANSI/ISO多配列以便支持PCB卫星轴，增加了Skyloong SE1热插拔旋风轴的支持，解锁RGB最大亮度（可通过EBHub进行设置）
安装说明
安装方案可参考EVO80 7U基本上为最优解，建议严格按照此方案组装套件
特别注意
安装轴体时，首先确认轴体是否有歪针脚的情况，然后一只手顶住要安装的轴体位置背面的轴座另一只手插入轴体避免出现损坏轴座甚至掉焊盘的问题
使用说明
基本上包含了常用的使用相关事项，建议仔细阅读，部分硬件功能相关未能收录建议翻阅罗技官方使用手册与FAQ
键位说明
由于空格改为7U长度，故空格一排按键长度均进行了修改，具体按键长度在键位图中有标注
默认键位

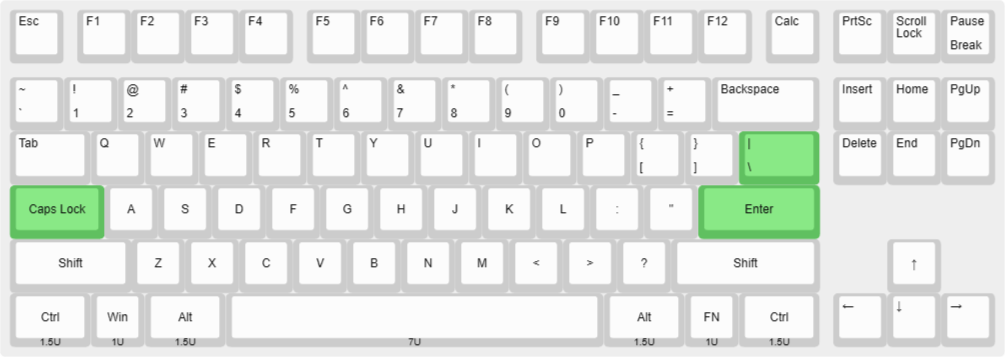

Layer 0为默认键位层

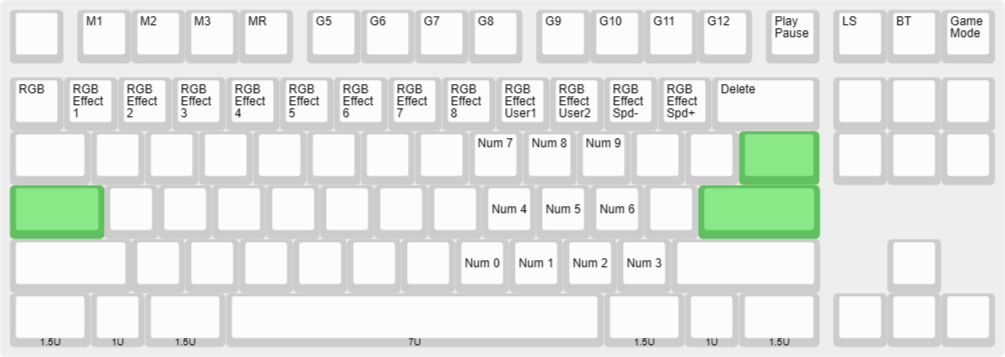

Layer 1为FN键位层，需通过按下Fn切换，例如：触发LS，则需要先按住FN再按下PrtScr
功能键说明
修改按键键值
启动EBHub后，将左侧列表中的键值拖动到目标键位上，最后点击应用待上传成功后即可
修改RGB亮度
启动EBHub后，点击界面右下角RGB设置按钮，修改亮度后点击保存，最后点击应用待上传成功键盘重启后即可生效
无线配对与模式切换
优化补丁
优化补丁大部分与EVO80通用，例如EVO80 灯条灯效，可以翻阅之前相关文档
电池

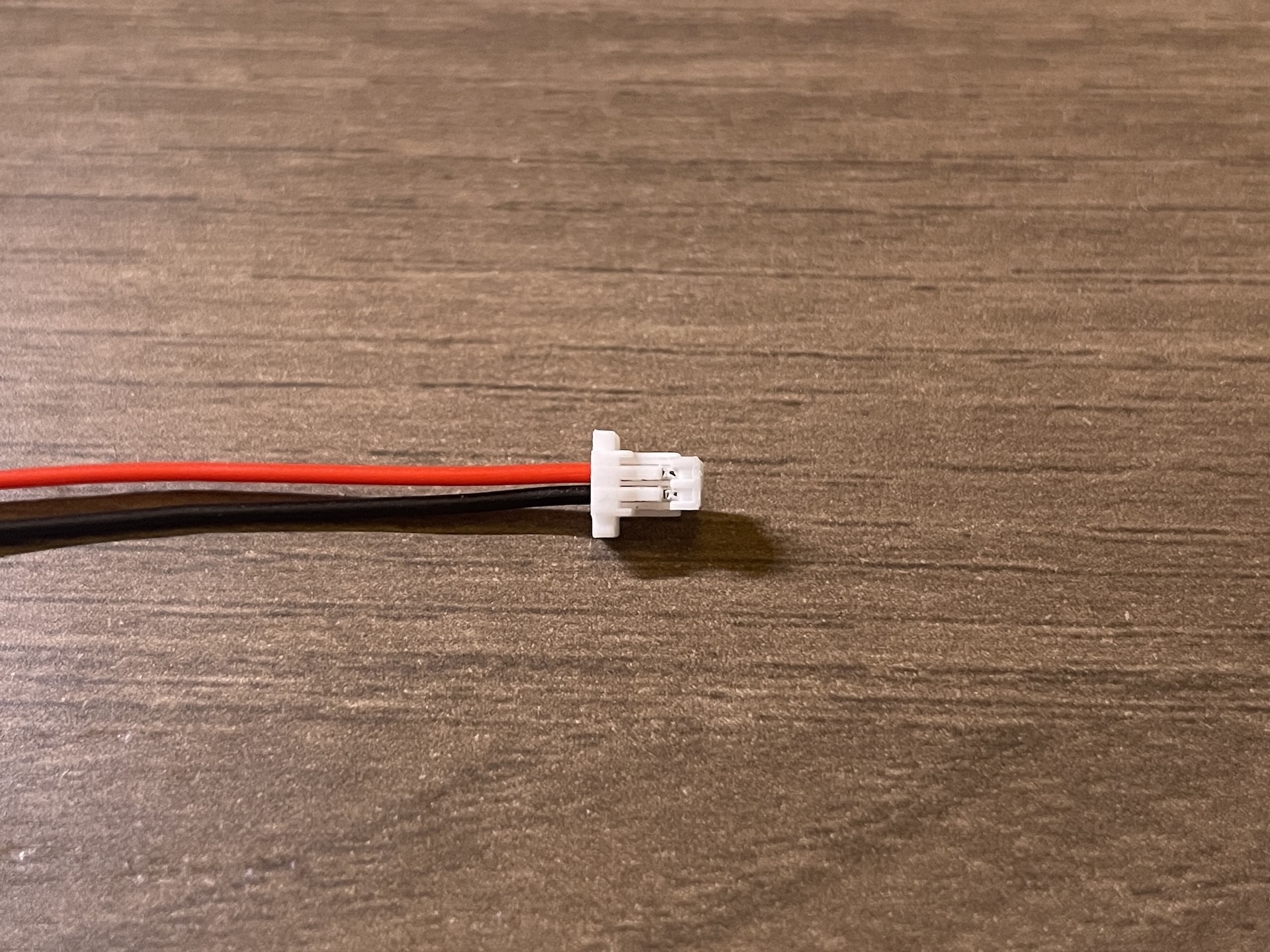

BUFF80 R2电池仓大小为3.5 * 44 * 106mm，小板电池接头为SH1.0 2P，线序如下
热插拔旋钮

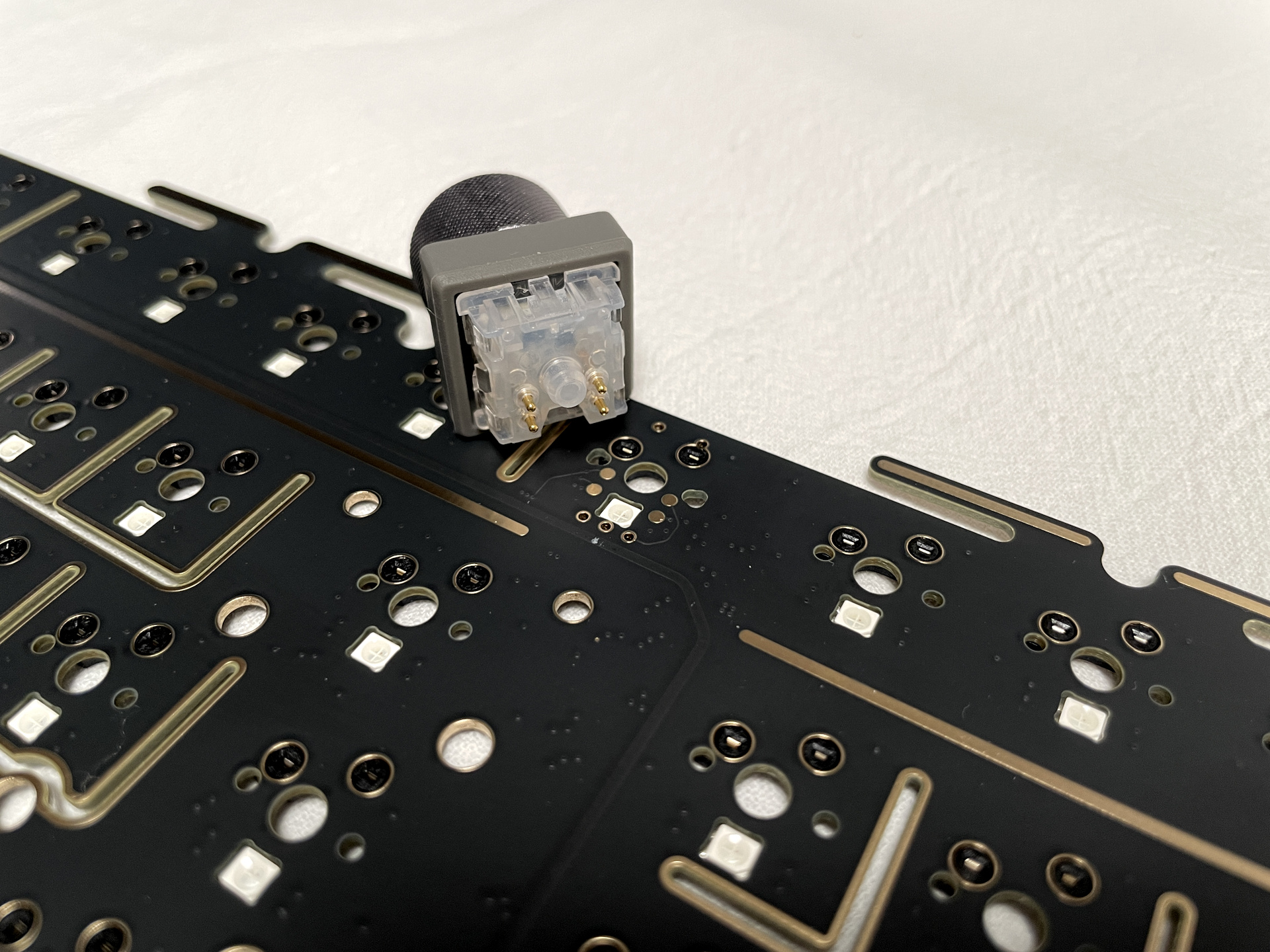

PCB支持Skyloong（小呆虫）SE1 旋风轴，如果使用原版IXPE & PET轴下垫需要对F13旋钮处的焊盘进行修剪以便轴体引脚能够与焊盘接触

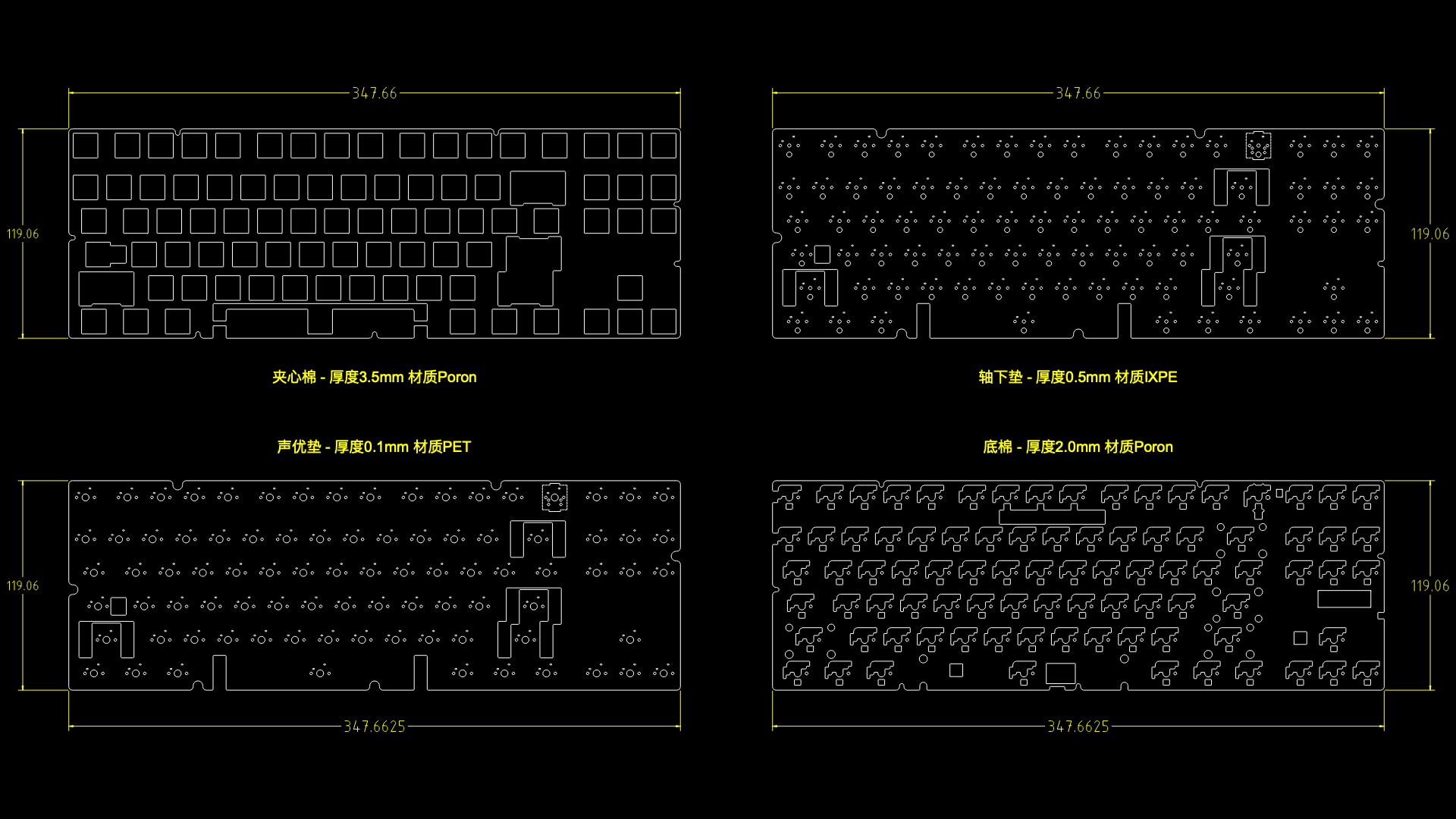

声音包图纸
本次开团时间与Nz98 R2冲突，本人精力有限故没有做声音包套件，可以使用图纸自行找工厂加工，除IXPE轴下垫与底部轴座棉外其他应该与原版声音包通用
CAD图纸下载地址：声音包
