EVO80 G913TKL PCB MOD

N80G PCB EA版本后由于兼容的套件始终没有找到满意的，迟迟未能用上；终于等到了EVO80的出现，800元价位提供了快拆、铍铜Gasket结构以及个人认为还不错的外观与优秀的阳极工艺，真是令人欢喜！

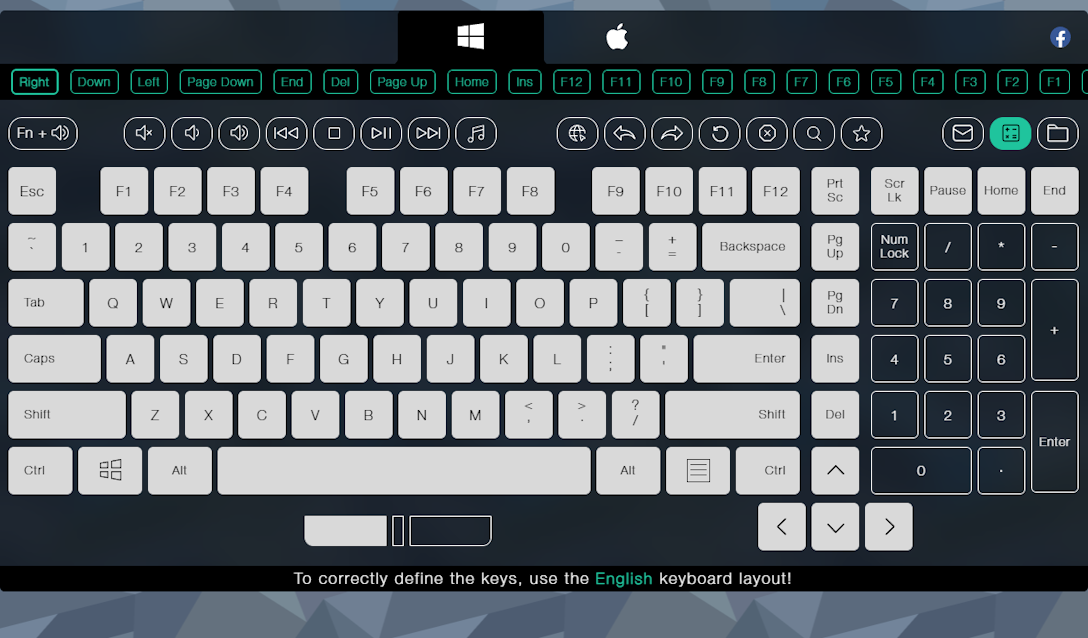

功能介绍

基本上算是N80G优化版，去掉了F键与Base键的横向开槽使得元件布局与走线更加合理，升级了PCB制作工艺，更加趋近“完美”

方案介绍

方案与N80G一致，进行小幅修改：

小板连接方式保持EVO80原版的磁吸方案，同时提升了充电功率（充电峰值电流0.9A）
CapsLock指示灯改为与右侧圆形灯条复用（CapsLock开启为白灯常亮，关闭为与右侧长条灯条一致的RGB效果）
键盘开关位置与EVO80原版一致

出于美观与本人强迫症等因素与原版PCB有部分差异：

兼容PCB卫星轴，为此移除了ISO回车的多配列兼容
移除阶梯CapsLock支持，保证所有按键均为正向布局灯珠在轴心正下方的灯珠开孔处

其他功能基本上与N80G一致具体细节参见N80G EA版使用手册

工艺介绍

PCB采用A级TG150板材/四层板/内外层均为1oz铜厚/黑色阻焊/沉金工艺/单键开槽/凯华热插拔轴座，核心元件均为顶级厂商品牌，PCB正面进行了大面积沉金布线更具“艺术气息”

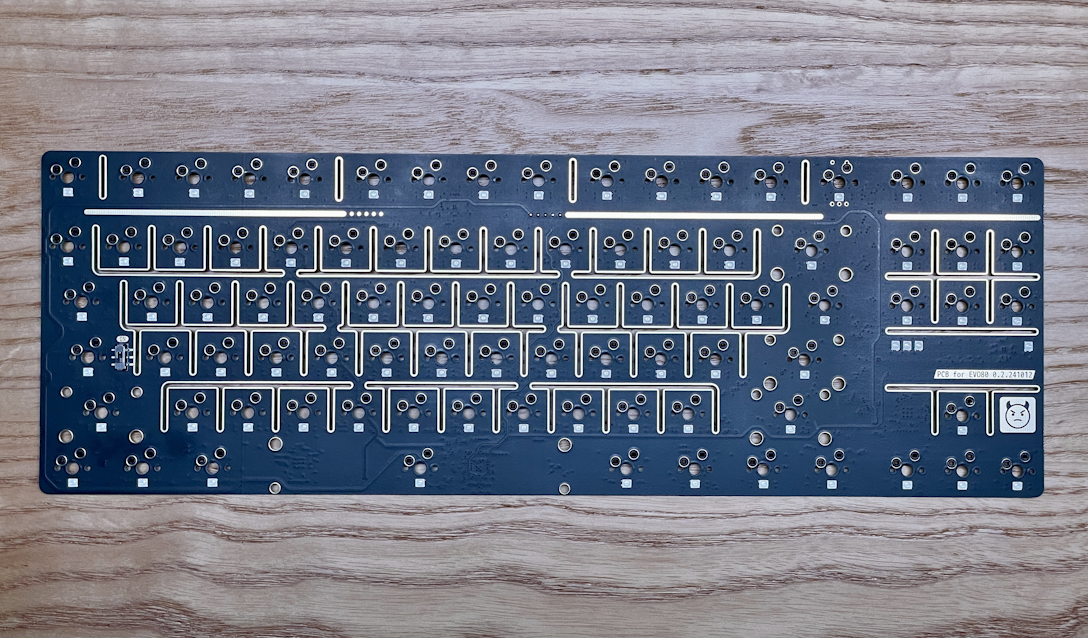

PCB顶视图

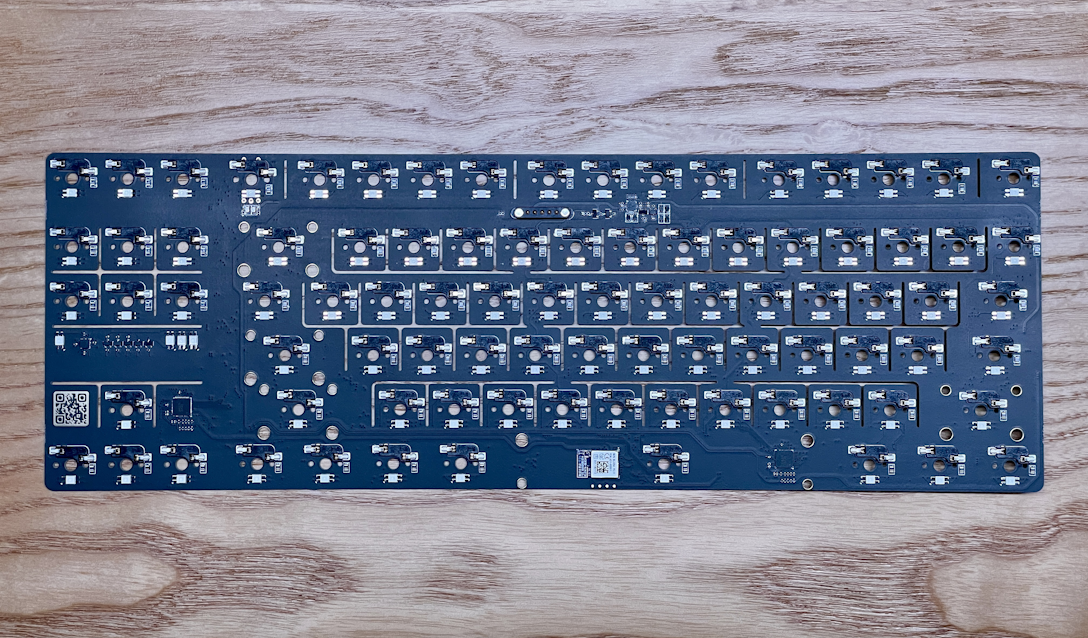

PCB底视图

功耗测试

功耗测试使用设备Nordic Power Profiler Kit II (PPK2)电流表模式，电源为优利德UTP1310；电源电压设置为4.0V；PPK2输出端空载时实测电压为3.995V，采样率为100K/S，窗口大小为3S；键盘使用2.4G方式连接电脑，测量键盘5种状态下的功耗

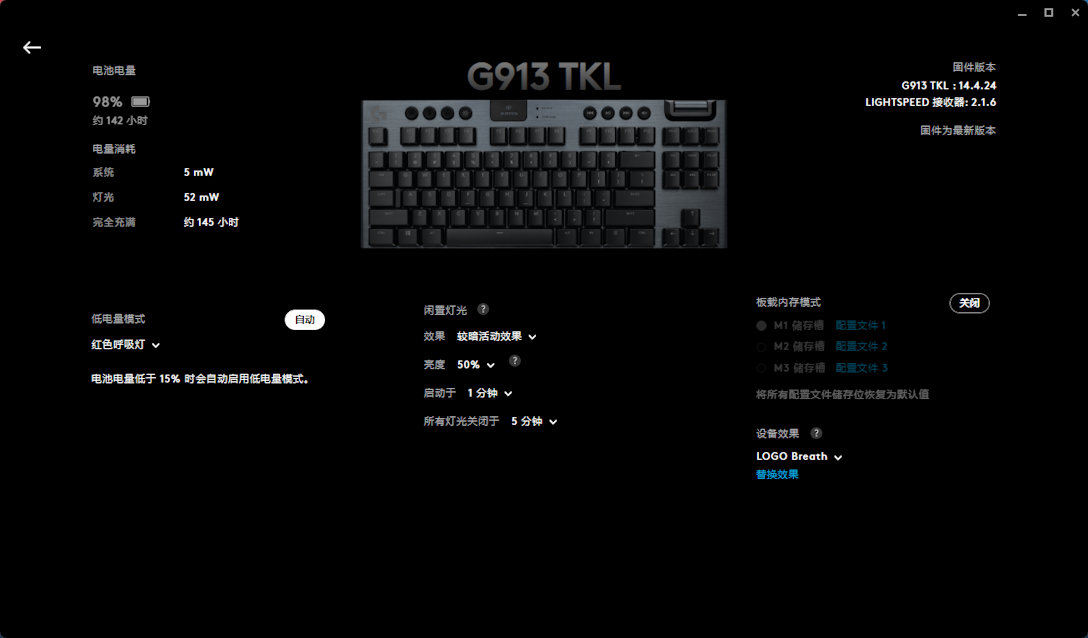

省流：2.4G模式不开RGB至少可以使用6000小时，大约是EVO80原版功耗的二十分之一；开启RGB最大亮度至少可以使用140小时，大约是EVO80原版功耗的三分之一（由于最大亮度不同横向比较并不科学，仅做数据参考）

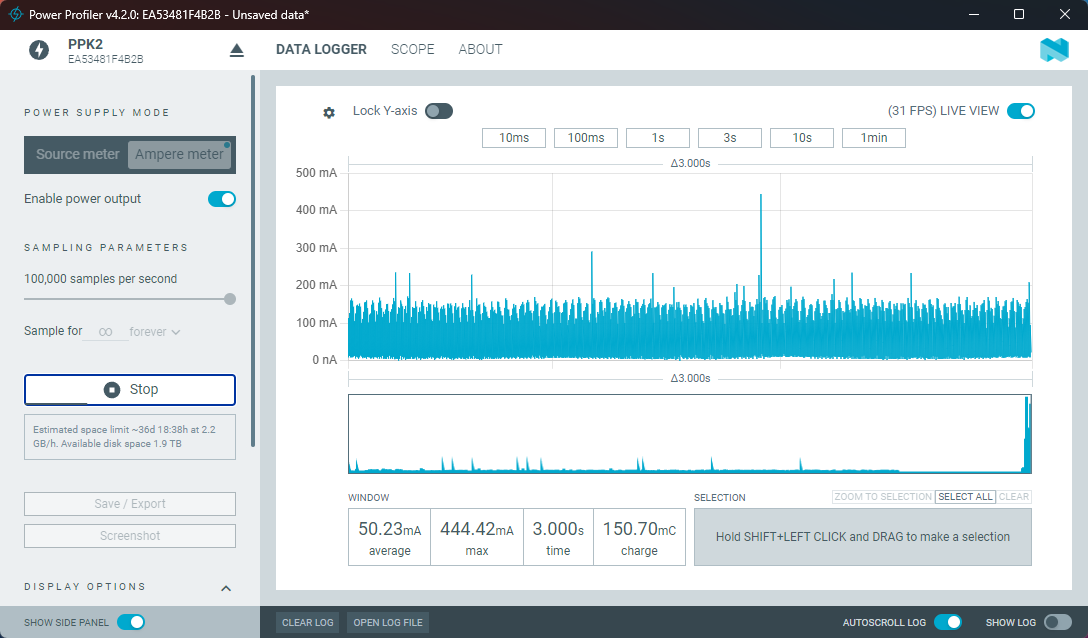

状态1：开启RGB并设置为最高亮度，平均电流为50.23mA

功耗测试 - 开启RGB最高亮度

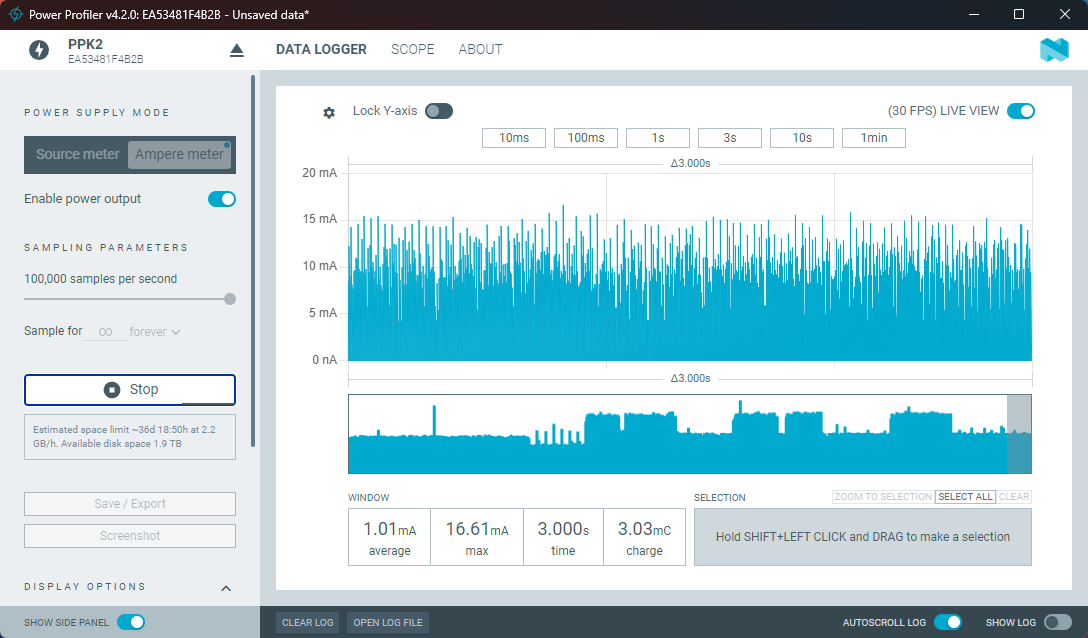

状态2：关闭RGB无按键触发，平均电流为1.01mA

功耗测试 - 关闭RGB

状态3：关闭RGB按键长按，平均电流为1.22mA

功耗测试 - 关闭RGB按键长按

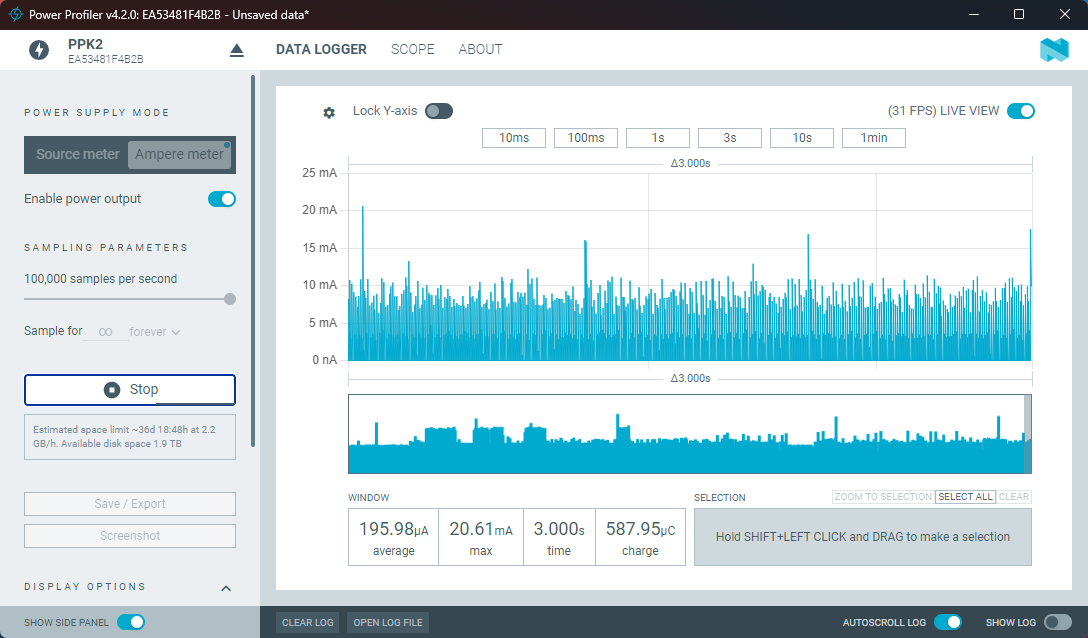

状态4：键盘进入休眠状态，平均电流为196uA

功耗测试 - 休眠模式

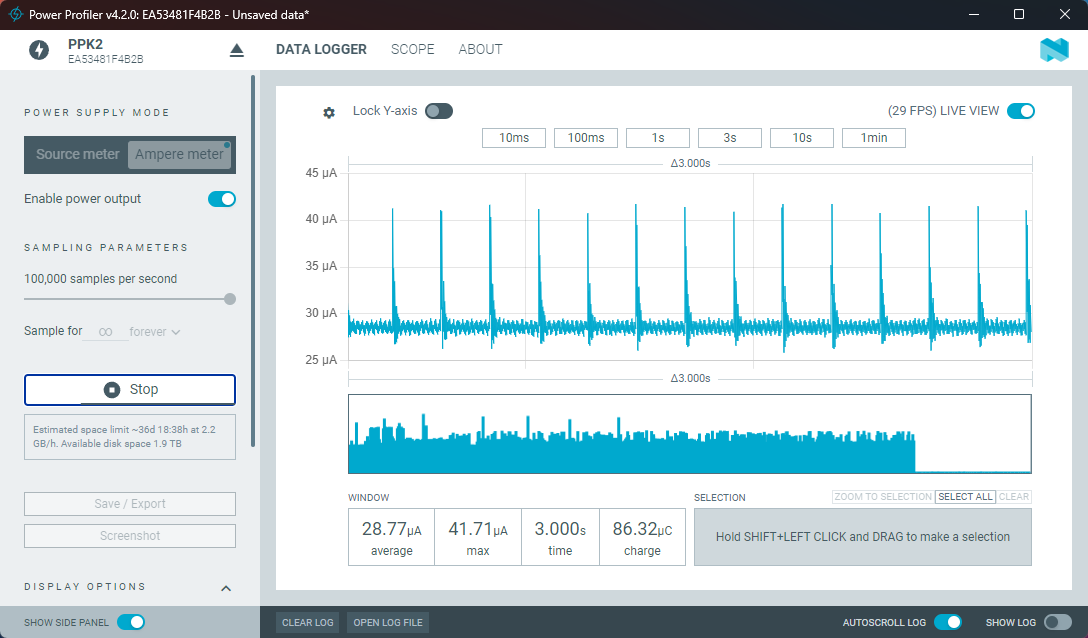

状态5：键盘进入深度休眠状态，平均电流为29uA

功耗测试 - 深度休眠模式

附：

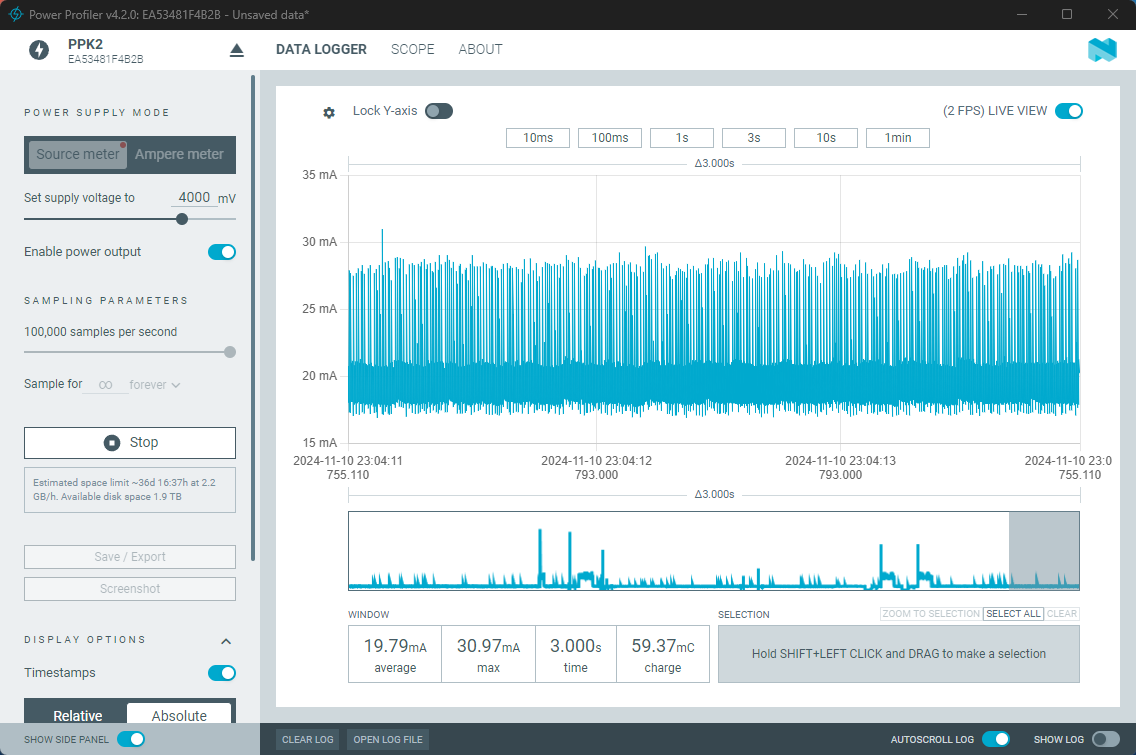

EVO80原版PCB关闭RGB无按键触发功耗，平均电流为19.79mA

功耗测试 - EVO80原版PCB 关闭RGB

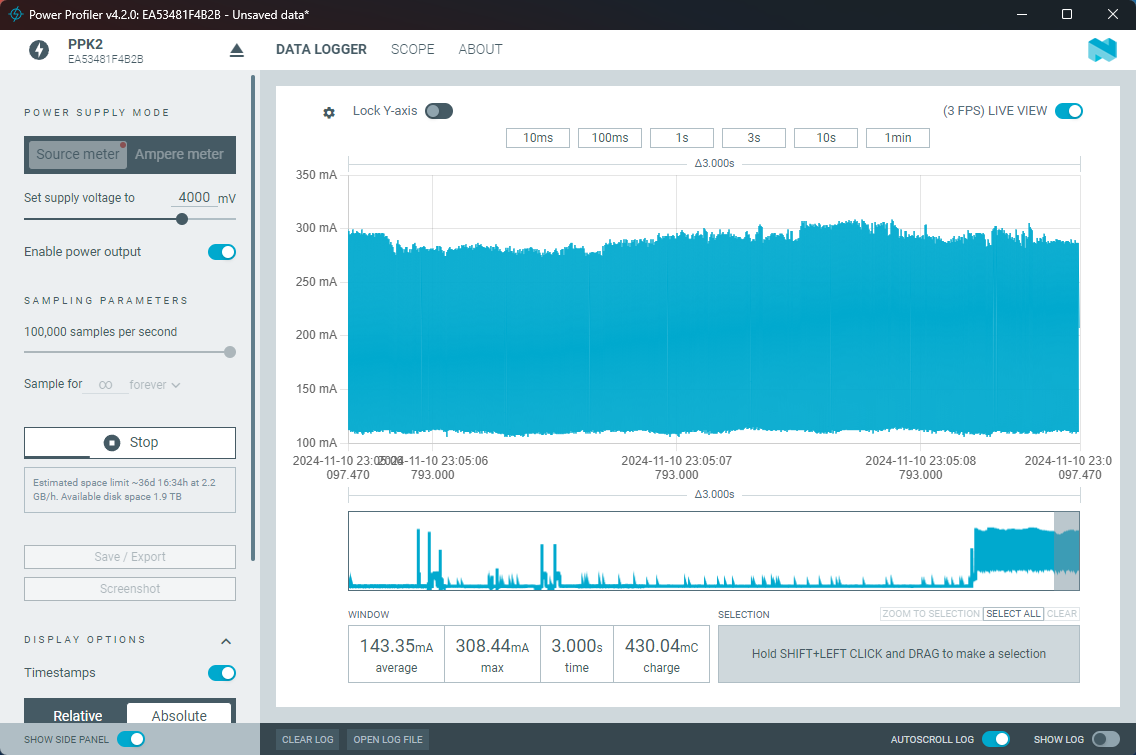

EVO80原版PCB开启RGB并设置为最高亮度，平均电流为143.35mA

功耗测试 - EVO80原版PCB 开启RGB最高亮度

信号测试

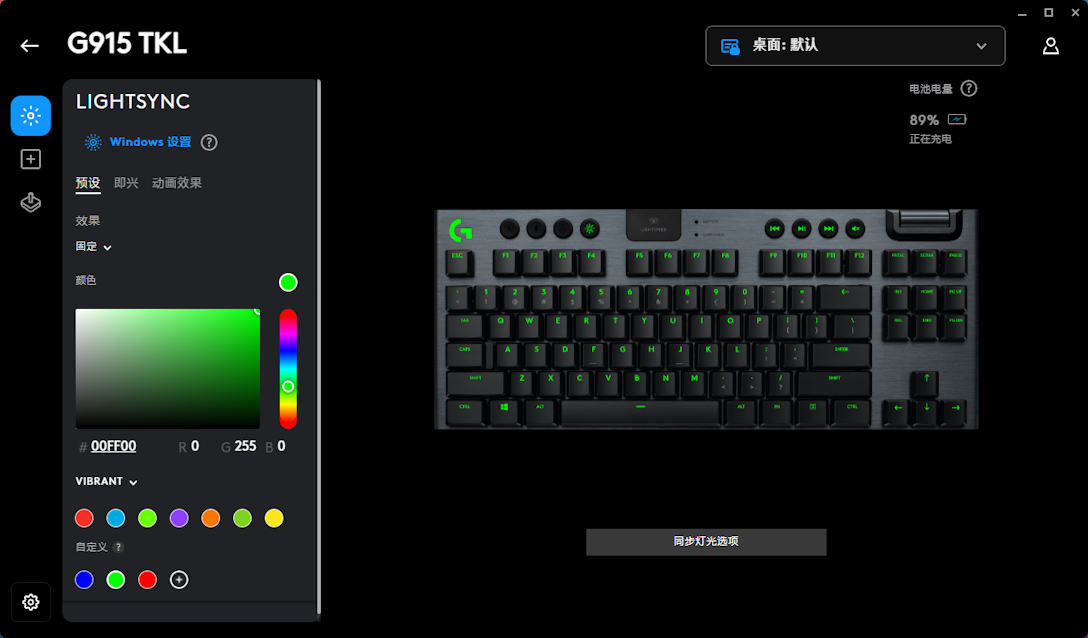

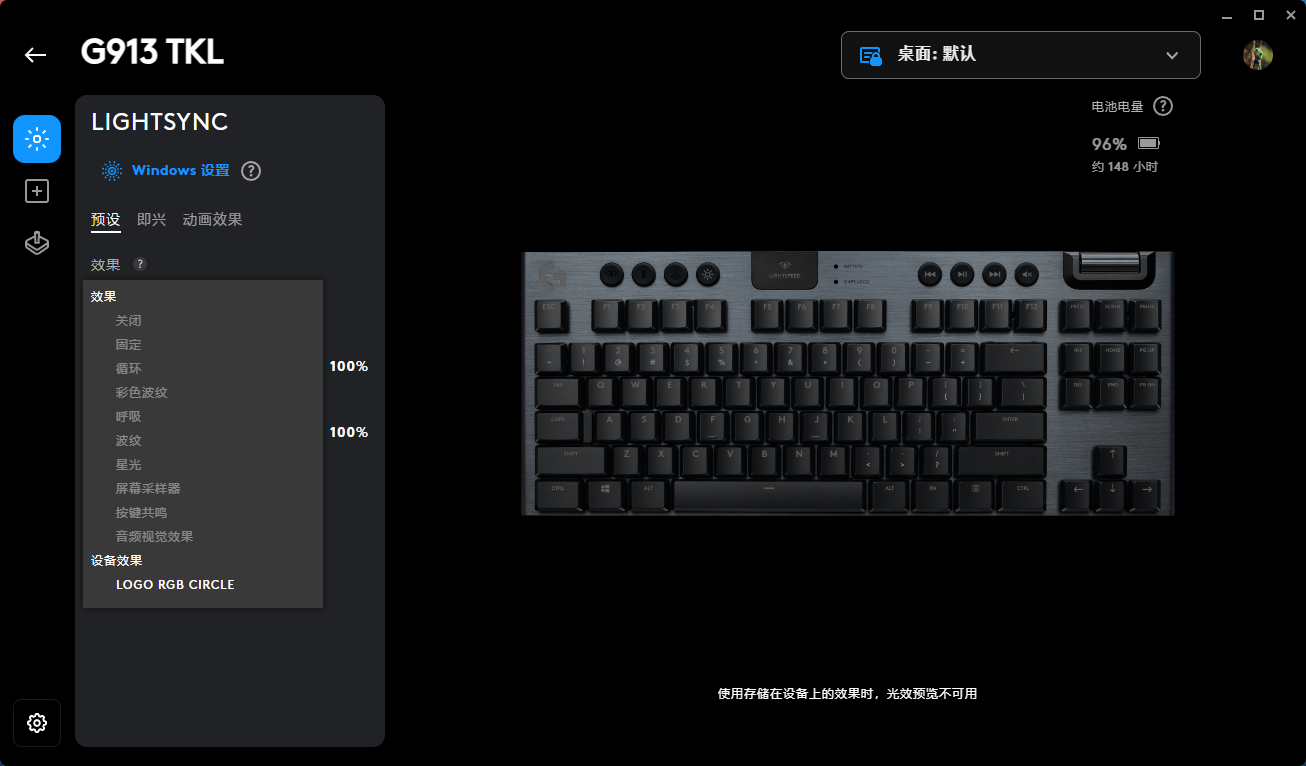

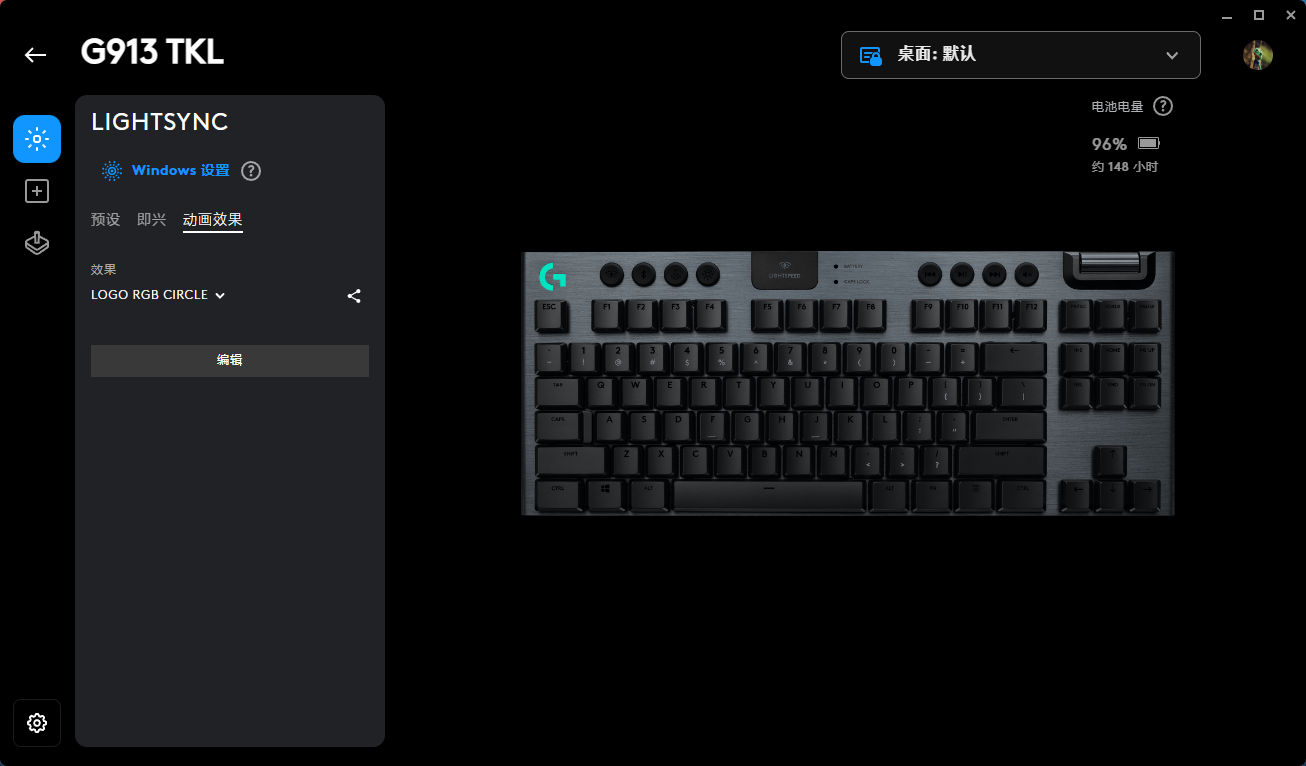

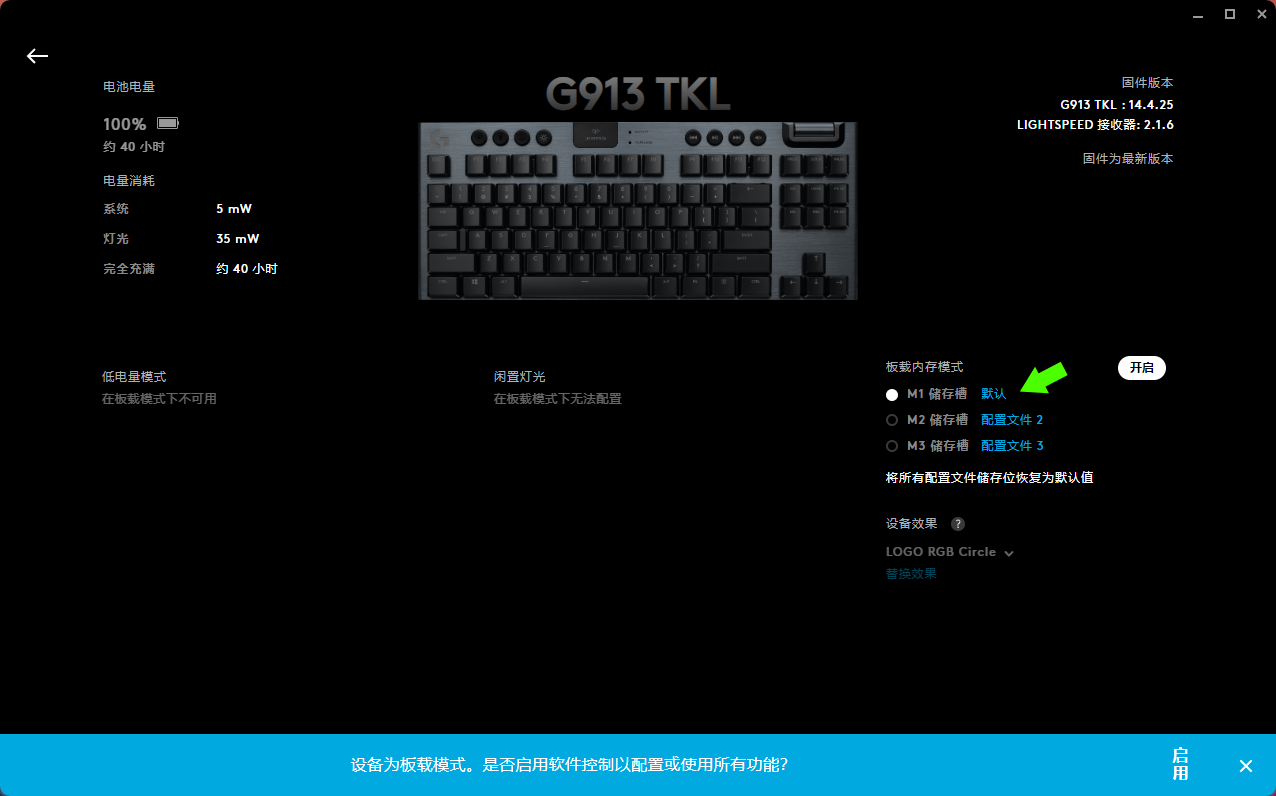

信号测试方案是通过G Hub开始“音频视觉效果”的RGB灯效，在电脑端进行歌曲播放；此时，灯效数据链路为PC实时下发给键盘，对2.4G数据传输的带宽及稳定性有着极高的要求；视频中测试距离为6.9米下保证稳定；如果在非“音频视觉效果”这种极限测试条件，可以超过10米；基本上达到了G913 TKL原版水平，能够满足日常使用

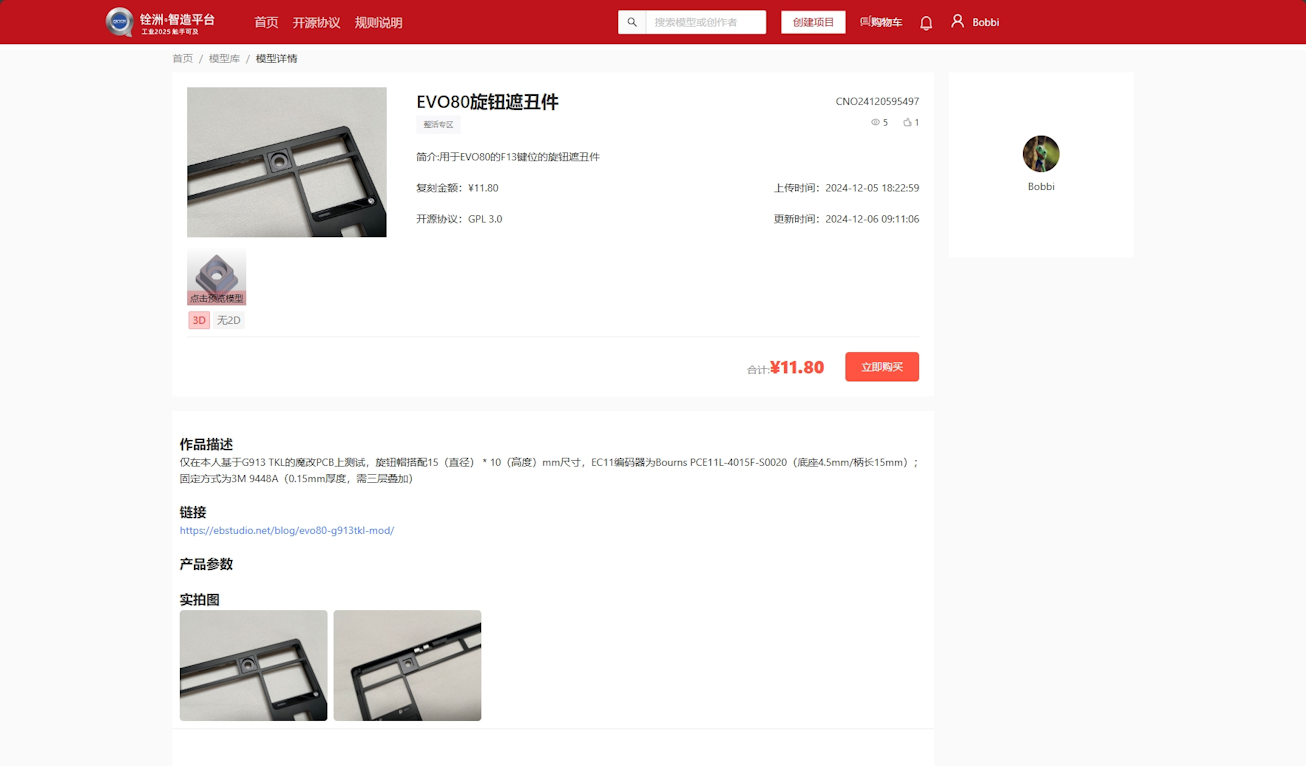

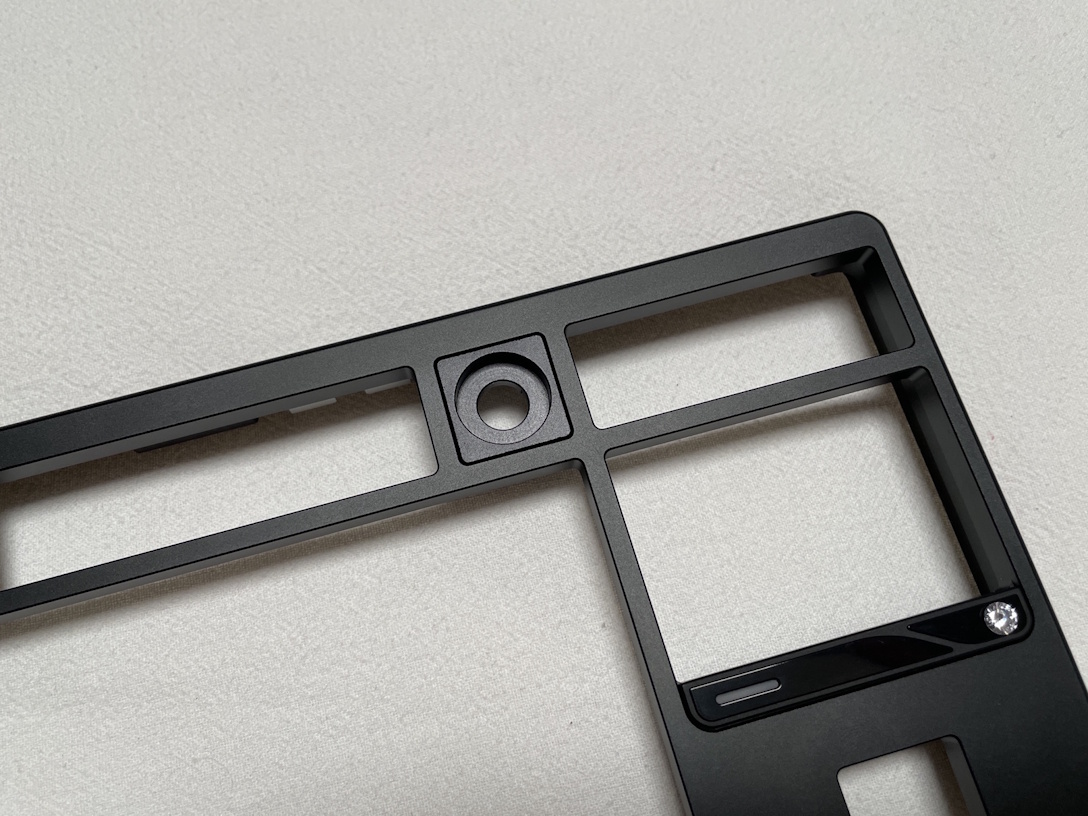

安装说明

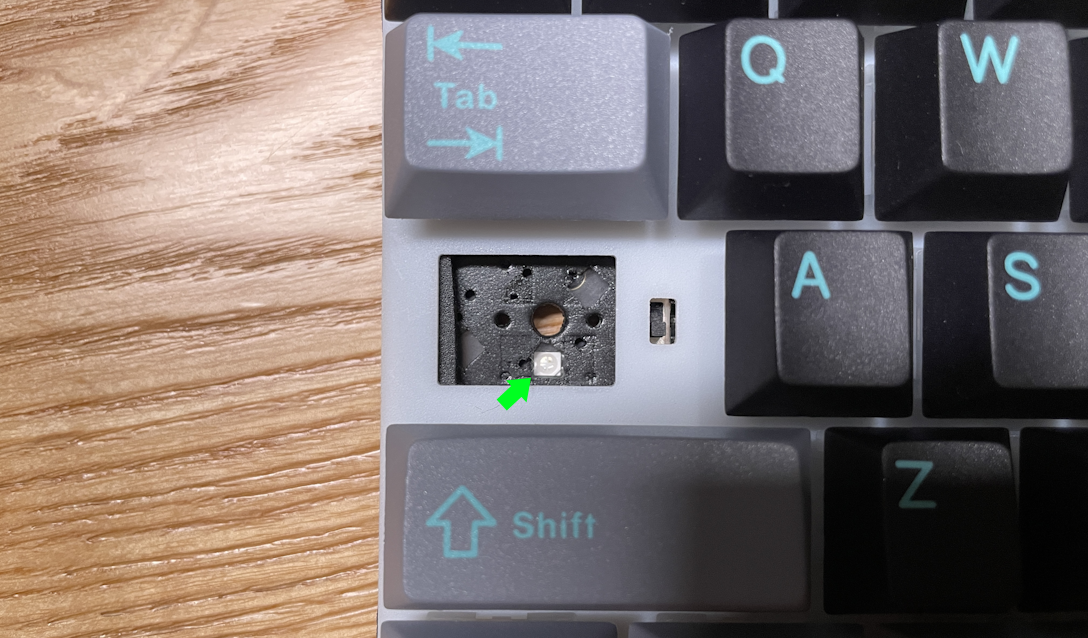

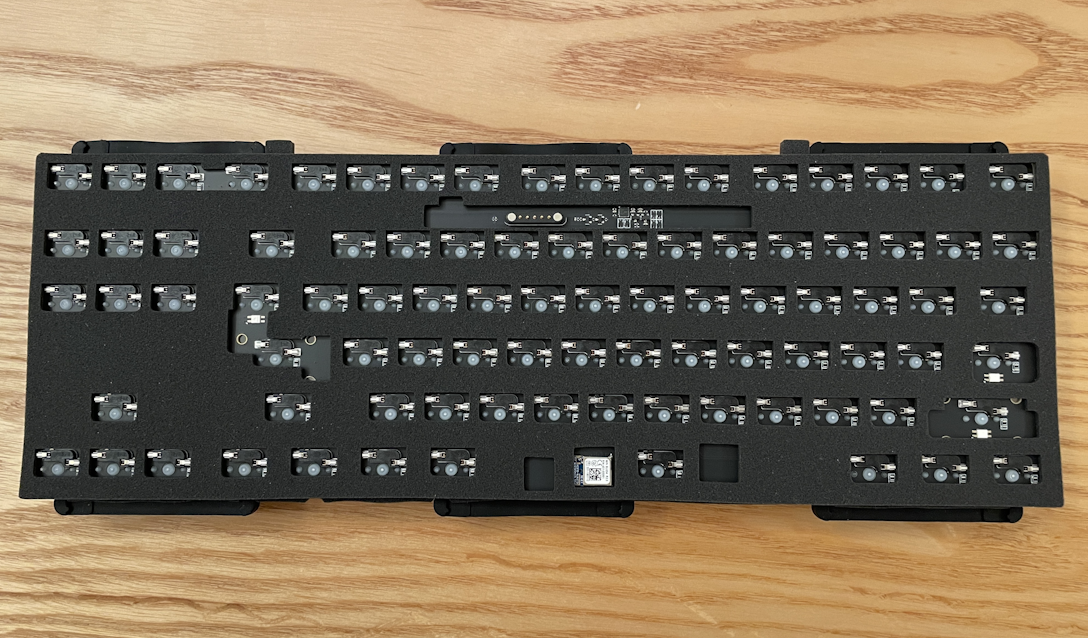

由于CapsLock按键采用了正向布局，需要对原版IXPE轴下垫进行一点改动开一个灯槽，除此之外无需其他特殊处理

拆除原版PCB

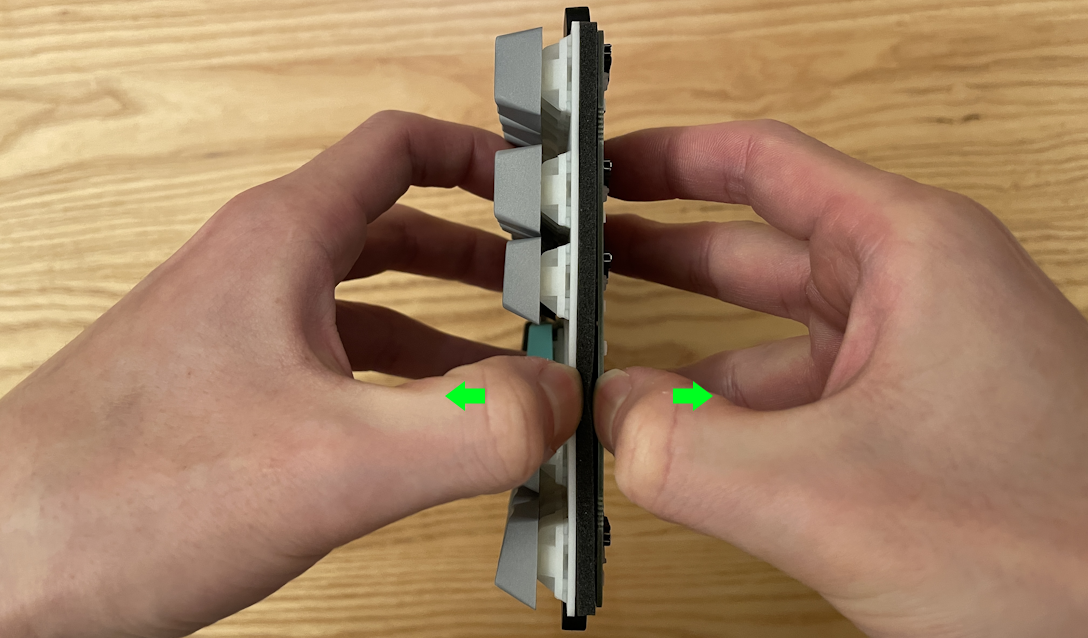

拆出内胆后，从内胆侧边一只手紧扣定位板另一只手扣住PCB向两侧用力即可无需拆轴拆下PCB，拆时主要力度一点点用力切勿损坏PCB

拆除原版PCB

IXPE轴下垫改造

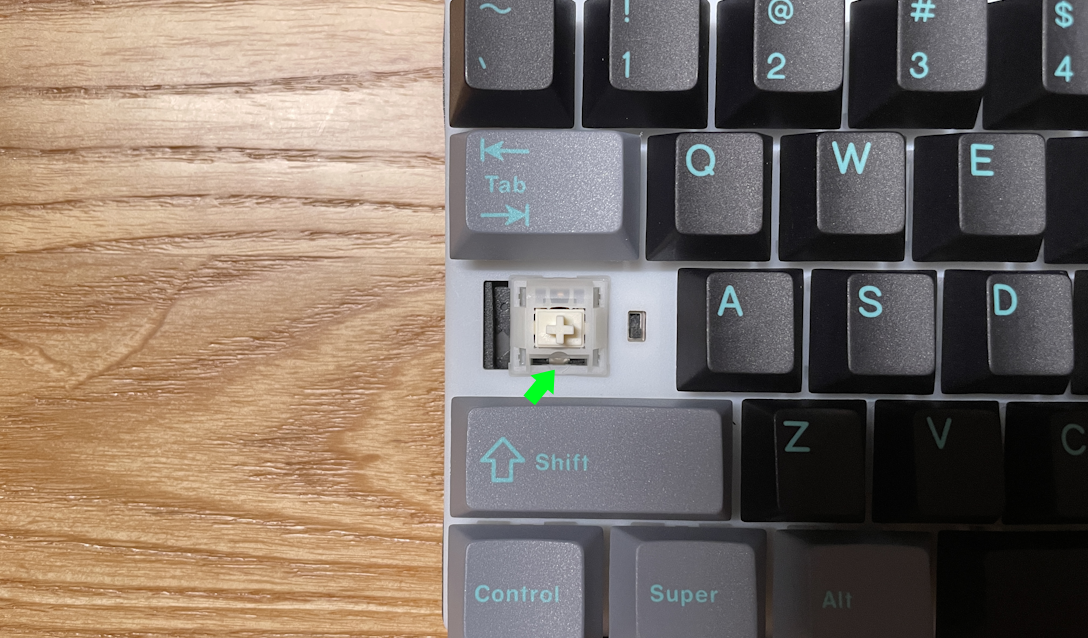

拆下CapsLock键帽与轴，将轴调整为正向（针脚在上灯控在下）对准IXPE轴下垫右边轴心孔位将轴插入，然后将内胆翻面按压IXPE轴下垫与PET声优垫使得轴体针脚扎透露出

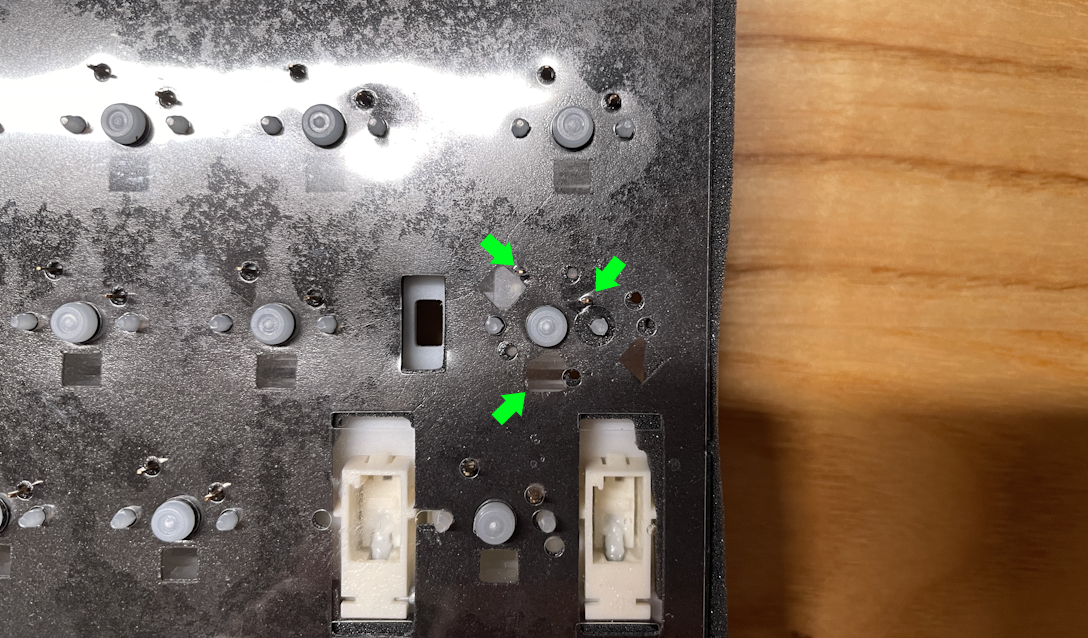

从侧边将PET声优垫揭开，露出IXPE轴下垫的CapsLock键位部分，以轴体灯槽作为定位点使用螺丝刀之类工具将IXPE轴下垫扎穿；然后从侧边再将IXPE轴下垫揭开，使用剪刀对之前扎穿的孔洞修剪使其扩大为约2.5 * 2.5mm大小直至轴体灯槽完全露出

IXPE轴下垫改造1
